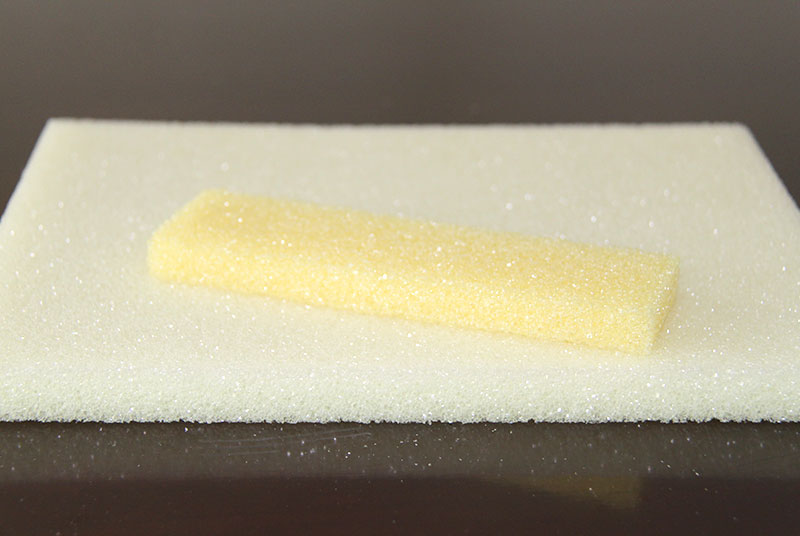

PMI 复合材料泡沫（聚甲基丙烯酰亚胺泡沫）在力学性能上展现出多项显著优势，使其成为航空航天、风电、轨道交通等领域的核心材料。以下是其核心优势的详细解析：

一、高比强度与比刚度，实现轻量化与结构稳定性的平衡

PMI 泡沫在相同密度下是综合力学性能非常高的夹芯材料。其典型参数包括：

压缩强度：0.75-5.2 MPa（ISO 844 标准），例如密度 130 kg/m³ 时压缩强度可达 5.2 MPa；

剪切模量：18-118 MPa（ASTM C273 标准），在密度 130 kg/m³ 时剪切模量达 118 MPa；

拉伸强度：1.5-5.0 MPa（ASTM D638 标准），拉伸模量 53-223 MPa。

这些性能指标远高于 PVC、PU 等传统泡沫材料，且各向同性，为轻量化设计提供了可能。例如，在风力叶片中，PMI 芯材可在减重 30% 的同时保持结构刚度，显著提升能源效率。

二、抗冲击性能突出，能量吸收能力强

闭孔结构和均匀泡孔分布（孔径 0.2-0.3mm）使 PMI 泡沫具有优异的抗冲击性。研究显示：

在水下冲击测试中，PMI 泡沫夹层结构的背板变形量比金属板低 40%，能量吸收效率提升 30%；

其动态响应可分为整体弯曲、芯层吸能、重新加载和弹性恢复四个阶段，在高冲量下表现出更优的抗冲击性能。

三、耐高温性能显著，适应恶劣环境

PMI 泡沫的热变形温度高达 180-240℃，可耐受热压罐等高温成型工艺（如 190℃），而 PVC 泡沫在 130℃时已基本失效。这一特性使其在以下场景中不可替代：

航空航天领域：可承受发动机舱高温环境，确保结构稳定性；

风电叶片：在高温固化工艺中保持尺寸稳定，避免 PVC 芯材常见的热塌陷问题。

四、各向同性与加工成型优势

PMI 泡沫的力学性能在各个方向上表现一致，避免了蜂窝芯材的各向异性缺陷。同时，其加工便利性进一步扩展了应用范围：

可通过热成型工艺弯曲成复杂曲面，满足流线型结构设计需求（如高速列车车头）；

与环氧、双马等树脂相容性良好，吸胶量低（<5%），适合液体树脂灌注、缠绕等多种成型工艺。

五、低介电与闭孔结构特性

PMI 泡沫的介电常数低至 1.03-1.13（ASTM D2520 标准），介电损耗极小，在 2-26 GHz 频率范围内稳定性优异，是雷达天线罩、卫星通信设备的理想材料。

六、典型应用场景与性能验证

航空航天：波音 787 客舱隔板采用 PMI 芯材，减重 20% 的同时满足 FAR 25.853 防火要求；

体育器材：滑雪板芯材利用其高比刚度，提升滑行稳定性和抗冲击性。
