碳纤维 PMI 加芯泡沫的抗高温性能在高性能复合材料中表现突出，其核心优势源于 PMI 泡沫本身的耐高温特性与碳纤维加大结构的协同作用。以下是具体分析：

一、PMI 泡沫的耐高温基础性能

玻璃化转变温度（Tg）与热稳定性

PMI 泡沫的玻璃化转变温度（Tg）是衡量其耐高温性能的关键指标。普通 PMI 泡沫的 Tg 通常在 180-240°C 之间，而经过优化热处理的 PMI 泡沫（如热处理 5 小时）的 Tg 可提升至 255°C，热分解温度（Td10）高达 280°C，在 345°C 时仍能保持 80% 以上的质量残留。这表明 PMI 泡沫在高温下结构稳定，不易发生软化或分解。

热变形温度与工艺适应性

PMI 泡沫的热变形温度为 180-240°C，可满足航空航天领域常用的 180-230°C 热压罐成型工艺需求。例如，在 180°C、0.7MPa 的固化压力下，PMI 泡沫仍能保持尺寸和重量稳定性，避免因高温导致的变形或泡沫崩塌。

热分解行为与成炭性能

在氮气气氛下，PMI 泡沫在 600°C 时的残炭率高于过 11%，显示出良好的成炭能力。这种特性使其在高温环境下能通过形成稳定炭层减缓热量传递，进一步提升材料的抗高温性能。

二、碳纤维 PMI 复合材料的高温表现

结构协同效应

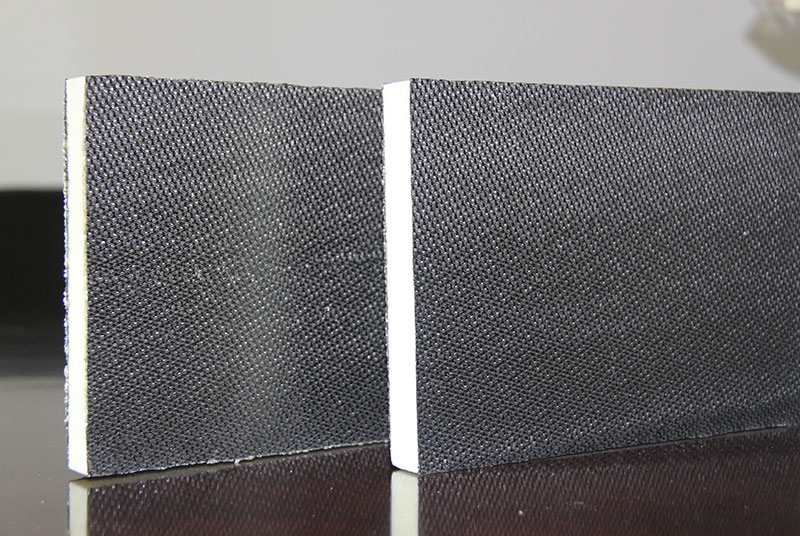

碳纤维作为外层加大材料，与 PMI 芯材形成三明治结构，显著提升整体耐高温性能。例如，PMI 泡沫与碳纤维复合后，可承受航空发动机部件等高温区域的长期服役需求。这种结构在 180°C 下仍能保持优异的压缩强度（如 50RS 型号的压缩强度为 1.65MPa）和剪切强度（如 WH 系列的剪切强度达 2.4MPa）。

界面稳定性

PMI 泡沫与碳纤维的界面粘结强度高，在高温下不易发生分层。其闭孔结构和均匀交联的孔壁设计，能有效避免树脂浸入导致的增重问题，并确保复合材料在高温固化过程中界面结合牢固。例如，经过特殊工艺处理的 PMI 泡沫在高温下尺寸稳定性优异，可与预浸料实现一次性共固化，提升整体结构可靠性。

实际应用温度限制

碳纤维 PMI 复合材料的长期使用温度通常受限于 PMI 泡沫的 Tg。普通型号（如 HF 系列）可在 180°C 下稳定工作，而优化型号（如热处理后的 PMI-4）在 255°C 时仍能保持力学性能。例如，在航空航天领域，该材料已成功应用于卫星部件和飞行器高温区域，替代传统蜂窝结构。

三、与其他芯材的对比优势

相较于 Nomex 蜂窝等传统芯材，碳纤维 PMI 加芯泡沫在耐高温方面具有显著优势：

更高的耐热上限：Nomex 蜂窝的长期使用温度通常低于 200°C，而 PMI 泡沫可突破 240°C。

抗吸潮与抗腐蚀：PMI 泡沫的闭孔结构使其在高温高湿环境下不易吸湿，避免了蜂窝芯材因吸潮导致的性能下降。

工艺简化：PMI 泡沫可在高温下直接与碳纤维共固化，无需复杂的界面处理，显著缩短制造周期。

四、影响因素与优化方向

密度与型号差异

不同密度的 PMI 泡沫（如 30RS、50RS 等）在耐高温性能上略有差异。用户可根据具体应用需求选择合适型号。

热处理工艺

延长热处理时间（如 5 小时）可显著提升 PMI 泡沫的 Tg 和热稳定性。例如，热处理后的 PMI 泡沫导热系数降低至 0.054 W/(m・K)，隔热性能进一步优化。

长期热老化性能

现有数据主要集中于短期高温测试，长期热老化对材料性能的影响仍需进一步研究。但从其成炭特性和交联结构推断，碳纤维 PMI 复合材料在高温下的耐久性优于多数聚合物基材料。
